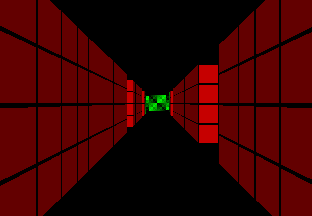

miniRT, cub3d [시작하기 전에] MiniLibX 라이브러리 읽기 (man mlx)







MiniLibX는 X-Window와 코코아에 대한 지식 없이 스크린에서 무언가를 렌더링하기 위한 가장 기본적인 것들을 할 수 있는 작은 그래픽 라이브러리다. 이른바 단순한 창 생성, 의심스러운 그리기 도구, 반쯤 축적된 이미지 기능, 기묘한 이벤트 관리 시스템 등을 제공한다.



함수

void *   mlx_init ();

• 모든 행동의 시작을 알림
• 소프트웨어와 디스플레이를 연결해줌
• 연결 실패시 NULL 반환

이벤트 제어

그래픽 시스템은 양방향이다. 한쪽에서는 스크린에 디스플레이할 픽셀, 이미지 등을 명령하고, 한쪽에서는 키보드나 마우스로부터 “이벤트”를 받는다.

int mlx_loop ( void *mlx_ptr );

• 이벤트를 받기위해 사용하는 함수
• 입력 이벤트를 기다리는 무한루프 함수이다.
• 이벤트에 연결되는 사용자 정의 함수를 호출한다.

다음 세 가지 이벤트에 다른 함수를 할당 할 수 있다.

• 키를 누른다
• 마우스를 누른다
• 창의 일부를 다시 그린다
  • “expose”이벤트라고 함
  • 유닉스 / 리눅스 X11 환경에서 처리하는 것은 프로그램의 일이다
  • 그러나 반대로 MacOS에서는 발생하지 않는다, 각 창은 동일한 이벤트에 대해 다른 기능을 정의 할 수 있다

int       mlx_loop_hook ( void *mlx_ptr, int (*funct_ptr)(), void *param );

mlx_loop_hook()는 앞의 함수들과 같은데, 아무 이벤트도 일어나지 않을 경우 인자로 받았던 함수가 호출된다.

이벤트를 발견했을 경우, miniLibX는 아래와 같이 해당 함수를 고정 매개변수로 호출한다.

• expose_hook(void *param);
• key_hook(int keycode, void *param);
• mouse_hook(int button, int x, int y, void *param);
• loop_hook(void *param);

함수 이름은 임의로 작성됨. 위 함수들은 이벤트에 따라 매개변수를 구별하는데 사용된다. 이 기능들은 miniLibX의 일부가 아니다.

param은 mlx_어쩌구_hook 호출에 지정된 주소다. 이 주소는 MiniLibX에 의해서는 절대 사용되거나 수정되지 않는다.
키, 마우스 이벤트에 있어서 추가적인 정보가 전달된다. 그 정보는 아래와 같다:

• keycode = 무슨 키가 눌렸는지
• x, y = 창에서 눌린 마우스 클릭 좌표(X11의 경우, include 파일 “keysymdef.h”를 확인하시고, MacOS의 경우 그냥 해보세요 :) )
• button = 어느 마우스 버튼이 눌렸는지

int       mlx_key_hook ( void *win_ptr, int (*funct_ptr)(), void *param );
int       mlx_mouse_hook ( void *win_ptr, int (*funct_ptr)(), void *param );
int       mlx_expose_hook ( void *win_ptr, int (*funct_ptr)(), void *param );

이 세 가지 함수들은 모두 같은 방식으로 작동한다.



• funct_ptr는 이벤트 발생시 당신이 호출하고 싶은 함수를 가리키는 함수 포인터 이다.
• 이 할당은 win_ptr에 의해 특정된 윈도우에만 적용된다.
• param의 주소는 호출될 때마다 전달되고 필요한 매개 변수를 저장하는 데 사용해야한다.

int mlx_hook(void *win_ptr, int x_event, int x_mask, int (*funct)(), void *param);


int mlx_mouse_hide();
int mlx_mouse_show();
int mlx_mouse move(void *win_ptr, int x, int y);
int mlx_mouse_get_pos(void *win_ptr, int *x, int *y);


int mlx_do_key_autorepeatoff(void *mlx_ptr);
int mlx_do_key_autorepeaton(void *mlx_ptr);
int mlx_do_sync(void *mlx_ptr);

모든 이벤트에 대해 hook이 가능한 일반적인 hook 시스템과, hooked 될 수 있는 minilibX 함수들이다.

X11/X.h의 일부 macro와 define이 요구된다.



이미지 조작하기

void * mlx_new_image ( void *mlx_ptr, int width, int height );

• 새 이미지를 메모리에 생성시킨다.
• 에러 발생시 NULL 리턴 ((실패시 (void *)0을 리턴 ))
• 나중에 이 이미지를 조작할 때 필요한 이미지 식별자인 void* 를 리턴 합니다.
• 이미지 사이즈(width, height)랑 mlx_ptr연결 식별자만 있으면 됩니다.

---

사용자는 이미지 내부를 그릴 수 있으며 (아래 참조) 언제든지 지정된 창 내에서 이미지를 덤프하여 화면에 표시 할 수 있습니다.
이것은 mlx_put_image_to_window ()를 사용하여 수행됩니다.

int mlx_put_image_to_window ( void *mlx_ptr, void *win_ptr, void *img_ptr, int x, int y );

• 여기에는 디스플레이 연결, 사용할 창 및 이미지 (각각 mlx_ptr, win_ptr 및 img_ptr)에 대한 세 개의 식별자가 필요합니다.
• (x, y) 좌표는 창에서 이미지를 배치 할 위치를 정의합니다.

---

char * mlx_get_data_addr ( void *img_ptr, int *bits_per_pixel, int *size_line, int *endian );

• mlx_get_data_addr ()는 생성된 이미지에 대한 정보를 리턴해서 사용자가 나중에 이미지를 수정할 수 있도록 합니다.
• img_ptr는 사용할 이미지를 지정합니다.
• 다음 세 개의 매개 변수는 세 개의 다른 유효한 정수의 주소여야 합니다.
  • bits_per_pixel = 픽셀 색상 (이미지의 깊이라고도 함)을 나타내는 데 필요한 비트 수.
  • size_line =이미지의 한 줄을 메모리에 저장하는 데 사용되는 바이트 수. 이 정보는 이미지에서 한 줄에서 다른 줄로 이동하는 데 필요.
  • endian = 이미지의 픽셀 색상을 리틀 엔디안(endian == 0) 또는 빅 엔디안(endian == 1)으로 저장해야하는지 알려줍니다. (( macos에서는 필요 없습니다. 클라이언트와 그래픽 프레임워크가 동일한 엔디언을 갖습니다. ))

참고…

• 빅 엔디언: 앞 주소에 큰 바이트부터 기록. 사람 생각과 비슷.
• 리틀 엔디언: 앞 주소에 작은 바이트부터 기록. 인텔 계열의 디폴트.

mlx_get_data_addr은 이미지가 저장된 메모리 영역의 시작을 나타내는 char * 주소를 리턴한다.

-> 이 주소로부터, 첫 번째 bits_per_pixel 비트가 이미지의 제일 첫 줄의 첫 번째 픽셀의 색상을 나타낸다.
-> 두 번째 그룹의 bits_per_pixel 비트는 첫째 줄의 두번째 픽셀을 나타내고 그런 식으로 쭉 나간다.
-> 주소에 size_line을 추가해서 두 번째 줄 시작점을 얻는다.
-> 그런 식으로 이미지의 모든 픽셀에 도달 할 수 있습니다.

---

int mlx_destroy_image ( void *mlx_ptr, void *img_ptr );

주어진 이미지(img_ptr)을 삭제한다.

---

이미지 내부에 색상 저장하기

unsigned int mlx_get_color_value ( void *mlx_ptr, int color );

디스플레이에 따라 픽셀 색상을 저장하는 데 사용되는 비트 수가 변경 될 수 있습니다.
사용자는 일반적으로 각 구성 요소에 1 바이트를 사용하여 RGB 모드에서 색상을 나타냅니다.(mlx_pixel_put 설명서 참조)
이것은 이미지의 bits_per_pixel 요구사항에 맞게 변환되어야 하며, 디스플레이에서 색상을 이해할 수 있도록 해야 합니다.
이것이 mlx_get_color_value () 함수의 목적입니다.

표준 RGB 색상 매개 변수를 사용하고 unsigned int 값을 리턴합니다.
이 값의 bits_per_pixel 최하위 비트는 이미지에 저장 될 수 있습니다.
변환이 필요하지 않은 경우 (예 : 24 비트 깊이 또는 32 비트 깊이의 경우)이 기능을 사용하지 않아도 됩니다.

최하위 비트 위치는 로컬 컴퓨터의 엔디안에 따라 다릅니다.
이미지의 엔디안이 로컬 엔디안과 다른 경우(= X11 네트워크 환경일 때), 값을 사용하기 전에 변환해야 합니다.

XPM 이미지, PNG 이미지

void * mlx_xpm_to_image ( void *mlx_ptr, char **xpm_data, int *width, int *height );
void * mlx_xpm_file_to_image ( void *mlx_ptr, char *filename, int *width, int *height ); void * mlx_png_file_to_image ( void *mlx_ptr, char *filename, int *width, int *height );

이 세 함수는 같은 방식으로 새 이미지를 생성합니다.
어느 함수를 썼냐에 따라 각각 xpm_data, filename이 지정됩니다.
MinilibX는 xpm과 png를 다룰 때, 표준 Xpm과 pmg 라이브러리를 사용하지 않는다는 점을 유념해주세요.
모든 타입의 xpm과 png 이미지를 읽지는 못할 수도 있어요. 어쨌거나 transparency는 제어 됩니다.

• 에러 발생시 NULL 리턴
• 이미지 식별자인 null 아닌 포인터를 리턴.

창 관리하기

void * mlx_new_window ( void *mlx_ptr, int size_x, int size_y, char *title );

• 새 창을 스크린에 띄운다.
• size_x, size_y = 창 사이즈
• title = 창의 타이틀 바에 표시됨
• mlx_ptr = mlx_init이 반환한 연결 식별자.
• 다른 MiniLibX 호출에서 사용할 수있는 void* 인 창 식별자를 리턴.
• 창 생성 실패시 NULL 리턴 (( (void *)0을 리턴 ))
• 참고: MiniLibX는 n개의 각기 다른 창들을 제어할 수 있다.

int mlx_clear_window ( void *mlx_ptr, void *win_ptr );

• 지정된 창을 검은색으로 지운다.
• mlx_ptr = 연결 식별자
• win_ptr = 창 식별자

int mlx_destroy_window ( void *mlx_ptr, void *win_ptr );

• 지정된 창을 끈다.
• mlx_ptr = 연결 식별자
• win_ptr = 창 식별자

창에 그리기

int mlx_pixel_put ( void *mlx_ptr, void *win_ptr, int x, int y, int color );

• 지정된 픽셀을
• color 색으로 (( 0x00RRGGBB ))
• win_ptr 창의
• x, y 좌표에 그린다.
• (0,0) = 좌측 상단
• x는 오른쪽으로, y는 아래를 향해 포인팅. (( y 아래가 양수 ))
• mlx_ptr(연결 식별자)가 필요.

int mlx_string_put ( void *mlx_ptr, void *win_ptr, int x, int y, int color, char *string);

• 지정된 string을
• color 색으로
• win_ptr 창의
• x, y 좌표에 그린다.
• 0,0 = 좌측 상단
• x는 오른쪽으로, y는 아래를 향해 포인팅.
• mlx_ptr(연결 식별자)가 필요.

색상 조절

여기서 매개변수 color는 int다.
표시된 색은 정의된 체계에 따라 이 정수로 인코딩해야합니다.
표시 가능한 모든 색상은 빨강, 녹색 및 파랑의 3 가지 기본 색상으로 나눌 수 있습니다.
0-255 범위의 세 가지 관련 값은 각 색상이 혼합되어 원래 색상을 만드는 정도를 나타냅니다.
이 세 값은 정수 안에 설정되어 올바른 색상을 표시해야합니다. 이 정수의 최하위 3 바이트는 아래 그림과 같이 채워집니다:
| 0 | R | G | B | color integer
+---+---+---+---+

• int를 채울 때 엔디언 문제를 잘 처리했는지 확실히 하세요

• “파란색” 바이트가 최하위 비트(LSB, Least significant bit)임을 꼭 기억하세요.

• 하드웨어 기능에 따라 최상위 비트(MSB, Most significant bit)는 투명도(transparency)를 처리 할 수 있습니다.
• 주의: OpenGL 클래식과는 반대로 불투명도(opacity)를 나타내지 않습니다.
